Einstellung Druckschalter
So gelingt die Druckeinstellung
Der Druckschalter des Hauswasserwerks hat eine werksseitige Einstellung, die beim Einbau
der Pumpe Vorort auf die Pumpenleistung und Ihren Bedarf angepasst werden muss.
+ Druck erhöhen - im Uhrzeigersinn drehen
- Druck verringern - entgegen dem Urzeigersinn drehen
1. Differenzdruck soll unverändert bleiben
Ausschaltdruck an der langen Schraube (A) verstellen.
- Der Einschaltdruck verändert sich automatisch, sodass die kleine Schraube nicht verstellt werden muss.
2. Differenzdruck soll verstellt werden
- Einschaltdruck an der kleinen Schraube (B) verstellen.
- Achtung: Vorsichtig agieren, da kleinste Bewegungen bereits starke Druckveränderungen auslösen können.

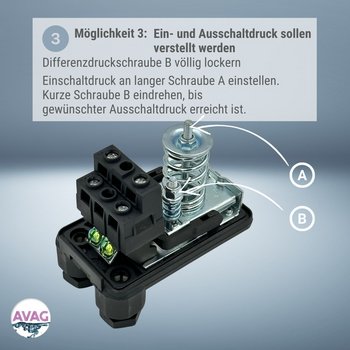

3. Ein- und Ausschaltdruck sollen verstellt werden
- Differenzschraube (B) völlig lockern verstellen.
- Einschaltdruck an langer Schraube (A) einstellen
- Anschließend kurze Schraube (B) eindrehen, bis der gewünschte Ausschaltdruck erreicht ist.
Einstellbarer Druckbereich Druckschalter
Druckschalter PM/PT 5:
Einstellbare Druckeinstellung: 1 – 5 bar
Einstellbare Druckdifferenz: 0,6 – 2,3 bar
Druckschalter PM/PT 12:
Einstellbare Druckeinstellung: 3 – 12 bar
Einstellbare Druckdifferenz: 1,5 – 5,0 bar
Empfohlene Einstellungen der Pumpen:
| ACM 100 - INOX ACM 100 | CAM 100 - INOX 100 | |
|---|---|---|
| Ausschaltdruck | 3,0 - 4,0 bar | 3,0 - 4,0 bar |
| Einschaltdruck | 2,0 - 3,0 bar | 2,0 - 3,0 bar |
| MPX - MPA | CAB - CAM 200/300 | |
|---|---|---|
| Ausschaltdruck | 3,0 – 4,5 bar | 4,5 – 5,5 bar |
| Einschaltdruck | 2,5 - 3,5 bar | 3,7 - 4,0 bar |
