Pumpensteuerungen
Trockenlaufschutz
DRP-1
|
Als Trockenlaufschutz für Kreiselpumpen 230 V
|
|
Einbau senkrecht in die Druckleitung
|
|
Nicht für Installationen mit Membranbehälter
|
|
und Druckschalter geeignet
|

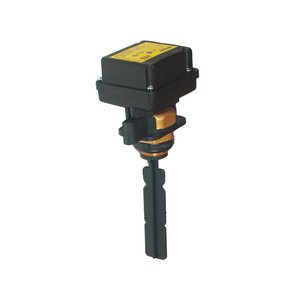

Durchflusswächter
Flowmatic
|
Als Trockenlaufschutz für Kreiselpumpen 230 V
|
|
Einbau in T-Stück in der Druckleitung
|
|
Nicht für Installationen mit Membranbehälter
|
|
und Druckschalter geeignet
|

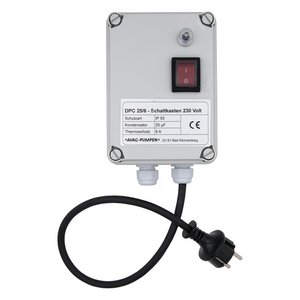

DPC-Schaltkasten
für Unterwasserpumpen 230 Volt
|
Schaltkasten ausgestattet mit:
|
|
- Kondensator
|
|
- Ein- und Ausschalter
|
|
- Thermoschutz
|
|
- Kabel mit Stecker
|
AVAG-Druckautomat
Mechanischer Druckautomat zur automatischen Ein- und Ausschaltung von Elektro-Pumpen.
Die Pumpe startet bei Erreichen des eingestellten Einschaltdrucks und stoppt, wenn die Wasserentnahme endet.
Der Druckautomat wird auf Elektro-Kreiselpumpen 230 V aufgebaut und ersetzt einen Membranbehälter 24 l.
Lieferumfang: Druckschalter, Manometer, 4-Wege-T-Stück, Kabel zur Pumpe, Anschlusskabel mit Stecker
AVAG-Druckautomat
|
Stromversorgung
|
230 V
|
|
Max. Fördermenge
|
120 l/min
|
|
Max. Förderdruck
|
6 bar
|
|
Anschluss
|
1"
|
Elektronische Pumpensteuerung Brio Top
Elektronischer Druckautomat zur Ein- und Ausschaltung von 230 V Kreiselpumpen und Unterwasserpumpen
Automatische Ein- und Ausschaltung
zwei Betriebsarten: Druck+Fluss, Druck+Druck
Trockenlaufschutz mit automatischer Ausschaltung und Neustart der Pumpe
Schutz vor Überspannung
Digitale Anzeige des Drucks, Anzeige Betriebszustand mittels LED's
Frostschutz: bei Unterschreitung von 4°C startet die Pumpe automatisch
Antiblockierfunktion: Pumpe startet einmal täglich für 15 s, um mechanisches Festsetzen bei längerem Stillstand zu vermeiden
Potentialfreier Ausgang für Schwimmerschalter oder Alarm/Warnlichthupe
Betriebsstundenzähler
Möglichkeit zur Montage eines Kondensators mit Kabel-Kit gegen Aufpreis
Die Installation ist horizontal und vertikal möglich. Die Lieferung erfolgt mit Kabel und Stecker
Zwei einstellbare Betriebsarten:
1. Modus P+F (Druck und Fluss):
Die Pumpe startet bei Erreichen des eingestellten Einschaltdrucks (Pmin) und stoppt, wenn die Wasserentnahme endet (Durchfluss = 0)
2. Modus P+P (Druck und Druck):
Pumpe startet beim Einschaltdruck (Pmin) und stoppt bei Erreichen des eingestellten Ausschaltdrucks (Pmax).
Es muss ein Membrandruckbehälter (Größe entsprechend der Anlage und Pumpentype) eingebaut werden.
| Type | Brio Top 2.0 - 1" | Brio Top 2.0 - 1 1/4" |
|---|---|---|
| Stromversorgung | 230 V | 230 V |
| Max. Motorleistung | 2,2 kW | 2,2 kW |
| Max. Stromaufnahme | 16 A | 16 A |
| Einstellbarer Druckbereich | 0,5 - 8 bar | 0,5 - 8 bar |
| Max. Fördermenge | 120 l/min | 120 - 300 l/min |
| Anschluss | 1" | 1 1/4" |
Zubehör für Brio Top
Verschraubungen zur einfachen Installation des Brio Tops auf der Pumpe:
PP-Verschraubung Durchgang
PP-Winkel-Verschraubung 90°

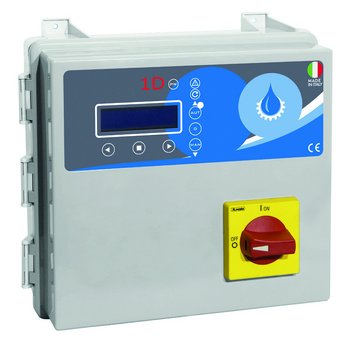

Securbox-Pumpensteuerung
Securbox - elektronische Pumpensteuerung mit Selbstlernfunktion für:
Wechselstrom-Unterwasserpumpen und Tauchpumpen mit externem Kondensator
Drehstrom-Unterwasserpumpen und Tauchpumpen
Einfach in der Installation, da selbstlernende Steuerung
Schutz vor Unter- und Überspannung
Schutz bei Phasenausfall (Drehstromausführung)
Trockenlaufschutz mittels Überwachung des Leistungsfaktors cos ȹ
Anschlussmöglichkeiten:
bis zu 3 Schwimmerschalter zur Niveausteuerung der Pumpe
bis zu 3 Tauchsonden zur Niveausteuerung der Pumpe
Sensor 4 - 20 mA (Drucksensor oder Niveausensor)
Druckschalter zur druckabhängigen Ein- und Ausschaltung der Pumpe
Sensor zur Erkennung Wassergehalt im Öl des Motors
Temperaturwächter Klixon zur Überwachung der Motortemperatur
Akustischer Alarm, Warnlicht
Ausgänge: freier Alarm, 12 Volt Ausgang, 230 Volt Ausgang
| Type | Securbox 101 D | Securbox 102 D | Securbox 201 D | Securbox 202 D |
|---|---|---|---|---|
| Max Anzahl Pumpen | 1 | 1 | 2 | 2 |
| Spannungsversorgung | 230 V | 400 V | 230 V | 400 V |
| Pumpenmotor kW | 0,37 - 2,20 | 0,55 - 7,50 | 0,37 - 2,20 | 0,55 - 7,50 |
| Stromaufnahme A | 2 - 16 | 2 - 15 | 2 - 16 | 2 - 15 |

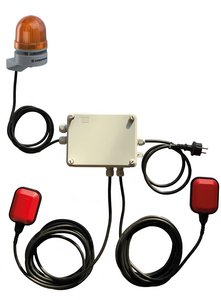

Mini-Box Pumpensteuerung
Elektrische Niveau-Steuerung für Wechselstrom-Tauchpumpen ausgestattet mit:
Schwimmerschalter 10 m für automatische Ein- und Ausschaltung der Pumpe zur Niveausteuerung
Schwimmerschalter 10 m für Alarm Warnlichthupe zur Niveauüberwachung
Warnlichthupe, Thermoschutzschalter (4 - 10 A)
Anschlussleitung mit Schukostecker
Mini-Box 1: mit Montageplatz für Kondensator (Kondensator nicht in Pumpe eingebaut)
Mini-Box 2: ohne Montageplatz für Kondensator (Kondensator in Pumpe eingebaut)

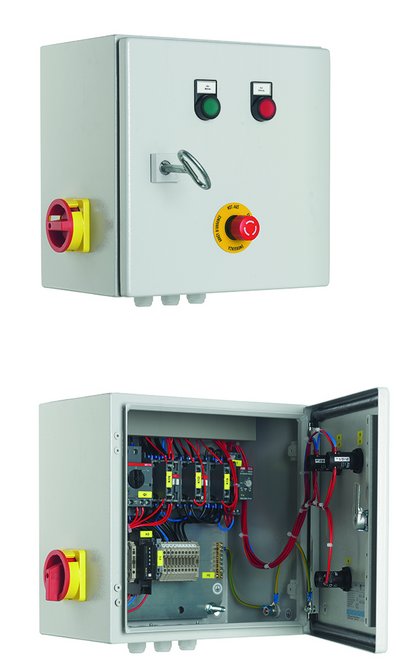

Stern-Dreieck-Umschaltungen
Pumpensteuerung für den Stern-Dreieck-Anlauf in einer Wandverteilung montiert.
Komplett aufgebaute und verdrahtete Steuerung mit einstellbarem Zeitrelais von 0,8 bis 60 Sek.
Für die Umschaltung von Sternbetrieb auf Dreieckbetrieb. Absicherung über Motorschutzschalter mit thermischer und magnetischer Auslösung gegen Überlast.
Technische Daten:
Stahl-Schaltschrank RAL 7035, IP 54
Netzspannung: 400/230 Volt
Zuleitung: von unten
Abgänge: nach unten
Hauptschalter in der Seitenwand
Motorschutzschalter
Steuersicherung
Stern-Dreieck-Schaltung
Not/Aus Taster in der Schranktür
Leuchttaster Ein/Betrieb
Leuchttaster Aus/Störung
optional: Betriebsstundenzähler gegen Aufpreis
optional: Polyester-Außenschrank inkl. Sockel gegen Aufpreis
Ausführungen:
Ausführung 1: Ein- und Ausschaltung über Taster im Gehäuse
Ausführung 2: Ein- und Ausschaltung über Taster im Gehäuse
zusätzlich Hand-O-Automatik-Schalter zur Ansteuerung im Automatikbetrieb
über Schwimmerschalter, Druckschalter o.ä.
| Motor bis | Gehäusemaße HxBxT mm | Zugangsklemmen mm² | Abgangsklemmen mm² |
|---|---|---|---|
| 5,5 | 300 x 300 x 210 | 5 x 4 | 2 x 4 x 4 |
| 7,5 | 300 x 300 x 210 | 5 x 4 | 2 x 4 x 4 |
| 11,0 | 300 x 300 x 210 | 5 x 4 | 2 x 4 x 4 |
| 15,0 | 400 x 300 x 210 | 5 x 6 | 2 x 4 x 6 |
| 18,5 | 400 x 300 x 210 | 5 x 10 | 2 x 4 x 10 |
| 22,5 | 400 x 300 x 210 | 5 x 10 | 2 x 4 x 10 |
| 30,0 | 600 x 380 x 210 | 5 x 16 | 2 x 4 x 16 |
| 37,0 | 600 x 380 x 210 | 5 x 35 | 2 x 4 x 35 |

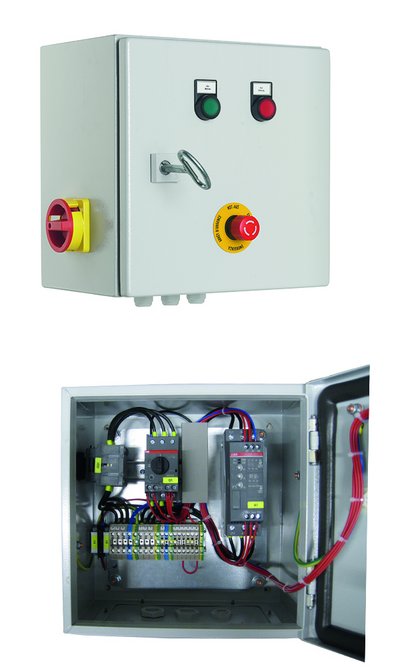

Pumpensteuerung mit Sanftanlauf
Pumpensteuerung mit Sanftanlauf in einer Wandverteilung montiert, zum Schalten einer 400 V Pumpe.
Durch die Softstart-Funktion fährt die Pumpe sanft auf die Nenndrehzahl hoch.
Vorteil sind verringerte Anlaufströme und geringere mechanische Belastungen. (Es ist kein Stern-Dreieckanlauf notwendig!)
Absicherung über Motorschutzschalter mit thermischer und magnetischer Auslösung gegen Überlast.
Technische Daten:
Stahl-Schaltschrank RAL 7035, IP 54
Netzspannung: 400/230 Volt
Zuleitung: von unten
Abgänge: nach unten
Hauptschalter in der Seitenwand
Motorschutzschalter
Sanftanlaufgerät ABB Typ PSR
Not/Aus Taster in der Schaltschranktür
Leuchtdrucktaster Grün: Start/Betrieb
Leuchtdrucktaster Rot: Aus/Störung
Ausführungen:
Ausführung 1: Ein- und Ausschaltung über Taster im Gehäuse
Ausführung 2: Ein- und Ausschaltung über Taster im Gehäuse
zusätzlich Hand-O-Automatik-Schalter zur Ansteuerung im Automatikbetrieb
über Schwimmerschalter, Druckschalter o.ä.
| Motor bis | Gehäusemaße HxBxT mm | Motorschutzschalter A | Zugangsklemmen mm² | Abgangsklemmen mm² |
|---|---|---|---|---|
| 3,0 | 300 x 300 x 210 | 6,3 - 10,0 | 5 x 4 | 4 x 4 |
| 4,0 | 300 x 300 x 210 | 6,3 - 10,0 | 5 x 4 | 4 x 4 |
| 5,5 | 300 x 300 x 210 | 6,3 - 10,0 | 5 x 4 | 4 x 4 |
| 7,5 | 300 x 300 x 210 | 10,0 - 16,0 | 5 x 6 | 4 x 6 |
| 11,0 | 300 x 300 x 210 | 20,0 - 25,0 | 5 x 6 | 4 x 6 |
| 15,0 | 300 x 300 x 210 | 25,0 - 32,0 | 5 x 10 | 4 x 10 |
| 18,5 | 400 x 300 x 210 | 30,0 - 42,0 | 5 x 10 | 4 x 10 |
| 22,0 | 400 x 300 x 210 | 40,0 - 54,0 | 5 x 16 | 4 x 16 |
| 30,0 | 600 x 380 x 210 | 52,0 - 65,0 | 5 x 35 | 4 x 35 |
| 37,0 | 600 x 380 x 210 | 70,0 - 90,0 | 5 x 35 | 4 x 35 |
