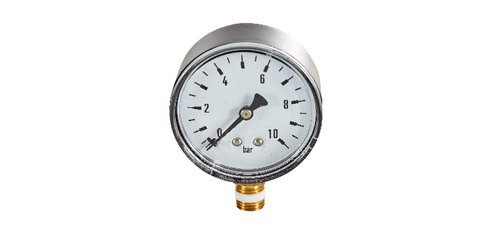

Manometer
Rohrfedermanometer
Anschluss: ¼" AG Kupferlegierung unten oder hinten
Gehäuse: ABS
Durchmesser: 50 oder 63 mm
Anzeigebereiche: 0 - 6, 0 - 10 sowie 0 - 16 bar
Sichtscheibe: Polycarbonat

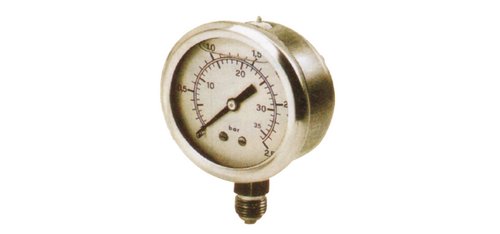

Edelstahl-Manometer
Rohrfedermanometer
Anschluss: ¼" AG Edelstahl 1.4571 unten
Gehäuse: Edelstahl 1.4301
Durchmesser: 63 mm
Anzeigebereich: 0 - 10 bar
Sichtscheibe: Polycarbonat
Ausführung mit Glycerinfüllung: Druckentlastungsventil oben am Gehäuse

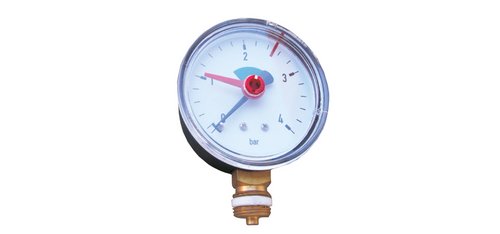

Heizungsmanometer
Rohrfedermanometer für geschlossene Heizungsanlagen
Anschluss: 3/8" AG unten
Gehäuse: ABS
Durchmesser: 63 mm
Anzeigebereiche: 0 - 2,5/4 bar
Sichtscheibe: Polycarbonat
Ausführung mit grüner Fahne und rotem Stellzeiger

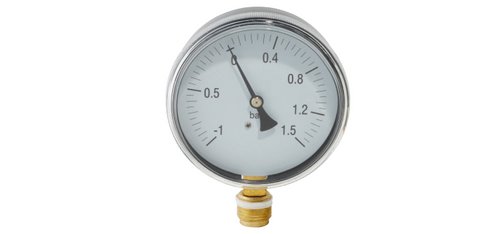

Vakuummanometer
Rohrfedermanometer
Anschluss: 1/2" AG unten
Gehäuse: ABS
Durchmesser: 100 mm
Anzeigebereiche: -1 bis + 1,5 bar
Sichtscheibe: Polycarbonat

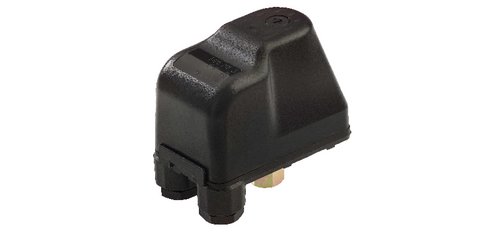

Druckschalter Modell AVAG
Druckschalter schalten Motoren von Pumpen druckabhängig ein und aus.
An den Federn im Gehäuse kann der Differenz- und Ausschaltdruck eingestellt werden.
Die Druckschalter werden in Wassersystemen mit Membranbehälter oder Druckbehälter verwendet.
Der Ausschaltdruck und die Schaltdifferenz sind getrennt von einander einstellbar.
Anschluss: ¼" Stahl verzinkt
Schutzart: IP 44
Stromaufnahme max. 16 (10) A

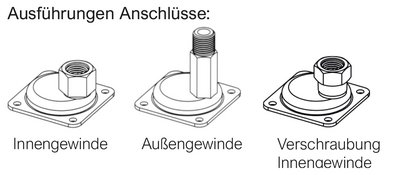

Es sind verschiedene Anschlüsse erhältlich:
Innengewinde
Außengewinde
Verschraubung mit Innengewinde

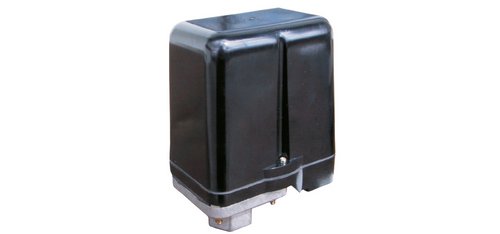

Druckschalter Modell Condor MDR 5
Druckschalter schalten Motoren von Pumpen druckabhängig ein und aus.
Die Druckschalter werden in Wassersystemen mit Membranbehälter oder Druckbehälter verwendet.
Der Druckschalter MDR-5 ist serienmäßig mit der Möglichkeit der Differenzdruckverstellung ausgeführt. Ein Handrad ermöglicht die Verstellung des Schaltpunktes und der Hysterese, dabei wird der Ausschaltdruck über das oben stehende Handrad (die Spindel dreht sich mit) verstellt. Zur Verstellung des Einschaltdruckes wird das Handrad herunter gedrückt (die Spindel dreht sich mit). Durch die Auswahl eines Wertepaares von Einschalt- und Ausschaltdruck wird im Diagramm ein Schnittpunkt ermittelt. Liegt dieser Punkt innerhalb der markierten Fläche, ist dieses Wertepaar am Druckschalter (ohne Werkzeug) einstellbar. Liegt dieser Punkt außerhalb der markierten Fläche, können diese Werte nicht eingestellt werden.
Der Ausschaltdruck und die Schaltdifferenz sind getrennt von einander einstellbar.
Anschluss: ½" IG Stahl verzinkt
Ausführung: 3polig Drehstrom (Öffner)
Schaltvermögen max. 5,5 kW
Schutzart: IP 54
Kabelverschraubungen M 20 nicht im Lieferumfang inbegriffen

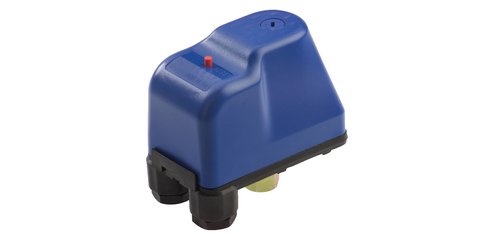

Steuerdruckschalter
als Trockenlaufschutz Modell LP
Bei Unterschreitung des eingestellten Drucks wird die Stromzufuhr getrennt.
Der Druckschalter muss mit dem Druckschalter Modell AVAG 230 V - 2polig in Reihe geschalten werden.
Anschluss: 1/4" IG Stahl verzinkt
Ausführung: 2polig 230 Volt
Stromaufnahme max. 16 (10) A
Schutzart: IP 44

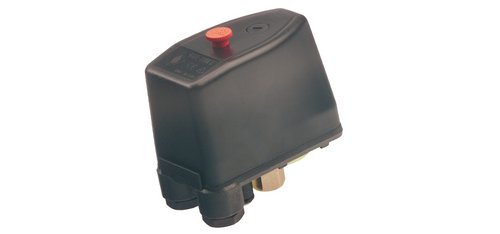

Druckschalter für Kompressoren
Druckschalter schalten Motoren von Kompressoren druckabhängig ein und aus. An den Federn im Gehäuse kann der Differenz- und Ausschaltdruck eingestellt werden.
Die Druckschalter werden in Systemen mit Druckbehälter verwendet.
Die Druckschalter für Kompressoren sind mit einem Ein- und Ausschalter, sowie einem Druckentlastungsanschluss zum Anschluss der Druckentlastungsleitung ausgestattet.
Anschluss: ¼" IG Stahl verzinkt
Druckbereich: 3 - 12 bar
Schutzart: IP 44
Stromaufnahme max. 16 (10) A

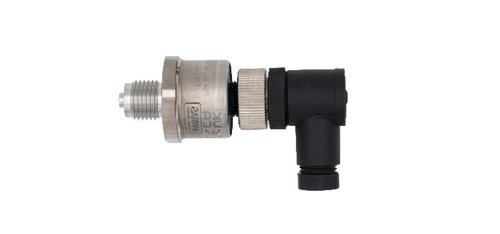

Drucksensoren
Drucksensor für Luft- und Wasseranwendungen
Gehäuse Edelstahl AISI 304
Anschluss ¼" AG
Signal 4 - 20 mA
Anschluss-Fittings für Manometer und Druckschalter
und Membranbehälter

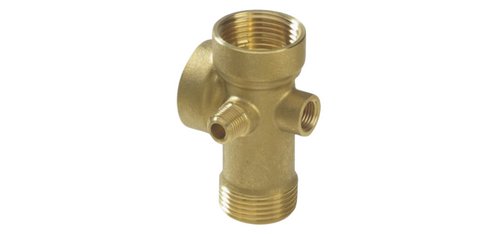

5-Wege-T-Stück
Messing
|
zum Aufbau auf Pumpe
|
|
1" für Flex-Schlauch Behälter
|
|
1/4" IG für Manometer
|
|
1/4" AG für Druckschalter
|

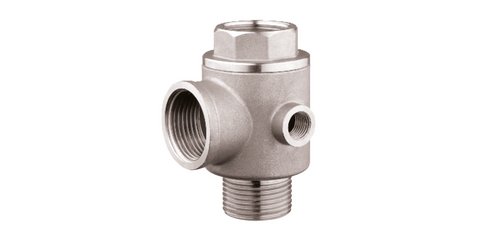

5-Wege-T-Stück
Edelstahl
|
mit eingebautem Rückschlagventil
|
|
Eingang: 1", 1 1/4" oder 1 1/2"
|
|
2 Anschlüsse 1/4" IG
|
|
2 Ausgänge 1" IG
|
