Wasserstandsarmaturen

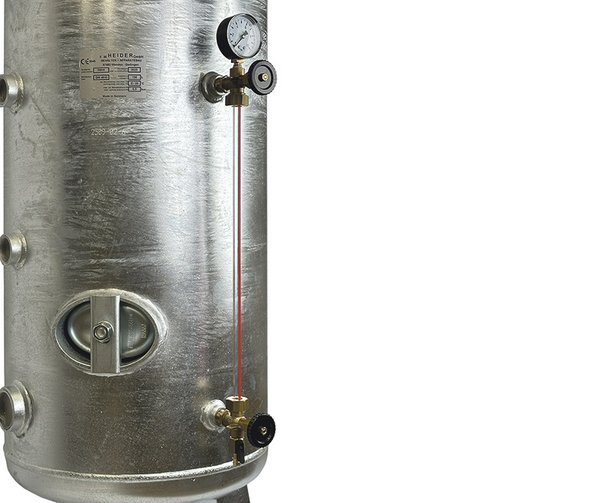

Wasserstandsanzeiger aus Messing
mit ölbeständigen Dichtungen
Anschluss zum Behälter: ½"
Anschluss oben: ¼" für Manometer
Lieferung paarweise (Oberteil und Unterteil)
wahlweise mit Messing-Handrad oder Bakelit-Handrad
wahlweise mit Ablasshahn oder Verschluss-Stopfen
Wasserstandsanzeiger
Nr. 1aa
|
Handrad
|
Bakelit
|
|
Oberteil
|
1/4" für Manometer
|
|
Unterteil
|
Verschluss-Stopfen
|
Wasserstandsanzeiger
Nr. 1ab
|
Handrad
|
Bakelit
|
|
Oberteil
|
1/4" für Manometer
|
|
Unterteil
|
Ablasshahn
|
Wasserstandsanzeiger
Nr. 1ac
|
Handrad
|
Messing
|
|
Oberteil
|
1/4" für Manometer
|
|
Unterteil
|
Verschluss-Stopfen
|
Wasserstandsanzeiger
Nr. 1ad
|
Handrad
|
Messing
|
|
Oberteil
|
1/4" für Manometer
|
|
Unterteil
|
Ablasshahn
|
Wasserstandsrohr
XTR
|
sicherer Einbau ohne Stützhülsen
|
|
schnell kürzbar
|
|
mit roten Reflexstreifen
|
|
Längen: 500 - 1.600 mm
|
Automatischer Belüfter
Befüllung des Luftpolsters von Druckbehältern bei Einbau einer Kreiselpumpe
Belüfter für Kreiselpumpen zur automatischen Befüllung
des Luftpolsters in verzinkten Druckbehältern.
Max. Betriebsdruck: 10 bar
Erhältlich in zwei Größen:
Druckbehälter bis 500 l - Anschluss: ½" x ½"
Druckbehälter bis 2.000 l - Anschluss: ½" x ¾"
A - Die Kreiselpumpe stoppt. Der Behälter ist voll Wasser.
B - Wenn die Kreiselpumpe startet, wird Unterdruck erzeugt und das Wasser aus dem Behälter wird angesaugt. Durch das Ventil des Belüfters dringt Luft ein.
C - Der Belüfter füllt sich mit Luft, bis der Ball das Loch zur Verbindung mit der Pumpe schließt.
D - Beim Stop der Kreiselpumpe dringt die Luft des Belüfters durch das Prinzip der kommunizierenden Gefäße in den Druckkessel ein und strömt, da leichter, nach oben in den Druckbehälter.
Schnüffelventil - Wasserauslassventil - Niveauschalter
Befüllung des Luftpolsters von Druckbehältern bei Einbau einer Unterwasserpumpe
Das Schnüffelventil wird unter dem Rückschlagventil in dem Bereich über dem Wasserstand
(muss Luft ansaugen können) in die Steigleitung eingebaut und dient zur Befüllung
des Luftpolsters in verzinkten Druckbehälter bei Betrieb einer Unterwasserpumpe.
Die Unterwasserpumpe darf nicht über ein Rückschlagventil verfügen,
anderweitig muss dieses entfernt werden oder ein Wasserauslassventil muss in der
wasserführenden Schicht über der Pumpe montiert werden.
Der Niveauschalter wird im Druckbehälter eingebaut und lässt ggf. ein zu hohes Luftposter ab.
Wenn die Unterwasserpumpe abschaltet, fließt das Wasser zurück in den Brunnen entweder durch
die Unterwasserpumpe oder durch das Wasserauslassventil. Durch das Schnüffelventil füllt sich
die Rohrleitung mit Luft. Die Luft wird beim nächsten Start der Pumpe in den Druckbehälter gedrückt.
